當前所在位置：首頁 | 產品展示FC-SBBRT 中軸扭矩傳感器
FC-SBBRT 中軸扭矩傳感器

中軸扭矩傳感器主要用于自行車底部中軸的扭矩和角度測量；應用于 e-bike自行車扭矩控制檢測單元，由該傳感器來監測騎行過程中踩踏動作對底部中軸施加的扭矩，以及中軸的轉速，此信號反饋給動力控制系統，由后端控制器進行信號處理，從而根據相應運動模式算法進行助力輸出；

  • NCTE Torque sensor for e-bikes (“Pedelecs”)
    NCTE中軸扭矩傳感器
    中軸扭矩傳感器主要用于自行車底部中軸的扭矩和角度測量；應用于 e-bike自行車扭矩控制檢測單元，由該傳感器來監測騎行過程中踩踏動作對底部中軸施加的扭矩，以及中軸的轉速，此信號反饋給動力控制系統，由后端控制器進行信號處理，從而根據相應運動模式算法進行助力輸出；

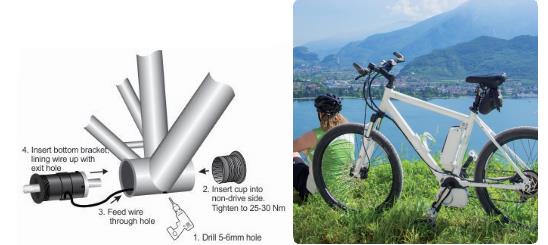

    前置/后置電機，由中軸扭矩傳感器檢測騎行者踩踏扭矩傳遞給控制器；
    中置電機集成中軸扭矩傳感器一體檢測
    技術參數：
    量程：200Nm
    靈敏度：10mV/Nm
    輸出：0.5~4.5V@0~200Nm , 2.5V@0Nm
    角度傳感器：脈沖信號，脈沖數32PPR
    NCTE中軸扭矩傳感器類型：
    S-BB-R  Sensoric bottom bracket with rotation angle
    只測量角度；
    S-BB-RT  Sensoric bottom bracket with torque and rotation angle
    測量單邊扭矩和角度
    S-BB-RTT  Sensoric bottom bracket with double-sided torque and rotation angle
    測量雙邊扭矩和角度

    電氣參數：
    接線顏色 定義 參數 備注說明
    白色 電源 7....16Vdc
    黑色 GND 0V 公共端
    藍色 余弦輸出 零點2.5V/峰值4.5V 16PPR
    棕色 正弦輸出 零點2.5V/峰值4.5V 16PPR
    灰色 扭矩輸出 零點2.5V=0Nm 10mV/Nm

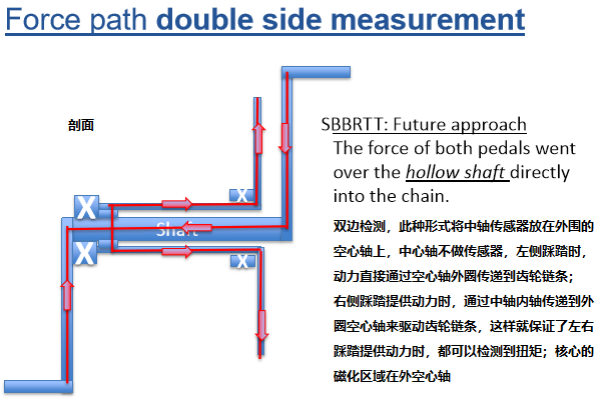

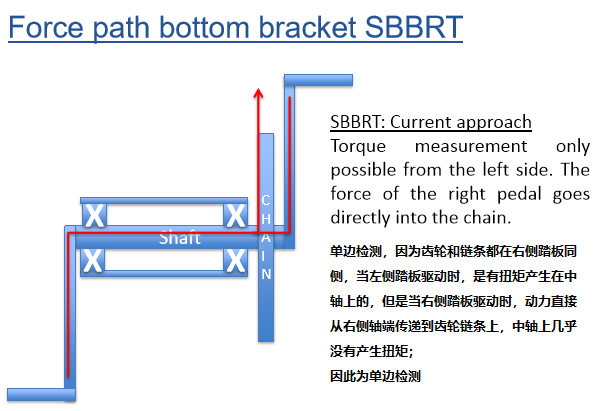

    測量原理：單邊測量-雙邊測量

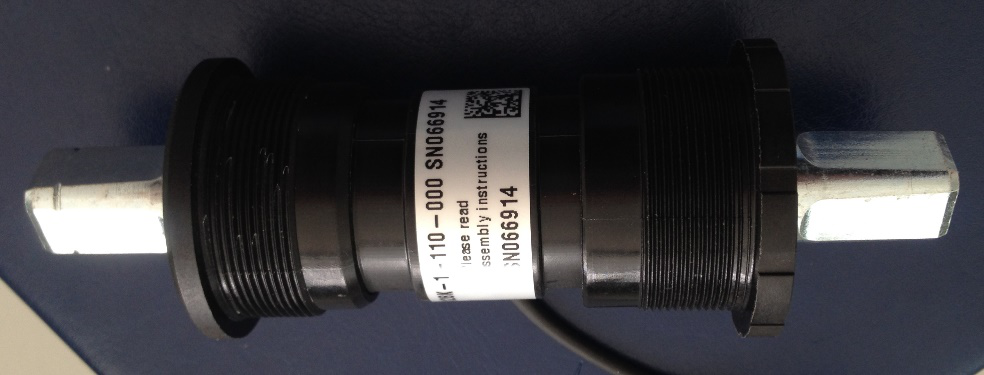

    實物圖：
